HolzTech Strugarka czterostronna MouldTec 5-23 High-speed PREMIUM

Dane techniczne
Opis produktu

HolzTech Strugarka czterostronna MouldTec 5-23 High-speed PREMIUM.

Dane techniczne:

szerokość strugania: 20 – 230 mm

wysokość strugania: 8 – 150 mm

minimalna długość materiału 900 mm (pojedynczo) / 300 mm (seryjnie)

5 wrzecion

wrzeciono: Ø 50 mm

obroty: 7200 obr/min

płynna regulacja posuwu: 8 – 80 m/min

wał dolny, max. średnica narzędzia Ø 200 mm

wał prawy, max. średnica narzędzia Ø 140 – 250 mm

wał lewy, max. średnica narzędzia Ø 140 – 250 mm

wał górny, max. średnica narzędzia Ø 140 – 250 mm

drugi wał dolny, max. średnica narzędzia Ø 140 – 250 mm

Kolejność wrzecion:

1. dolne 11 kW

2. prawe 11 kW

3. lewe 11 kW

4. górne 15 kW

5. drugie dolne 15 kW

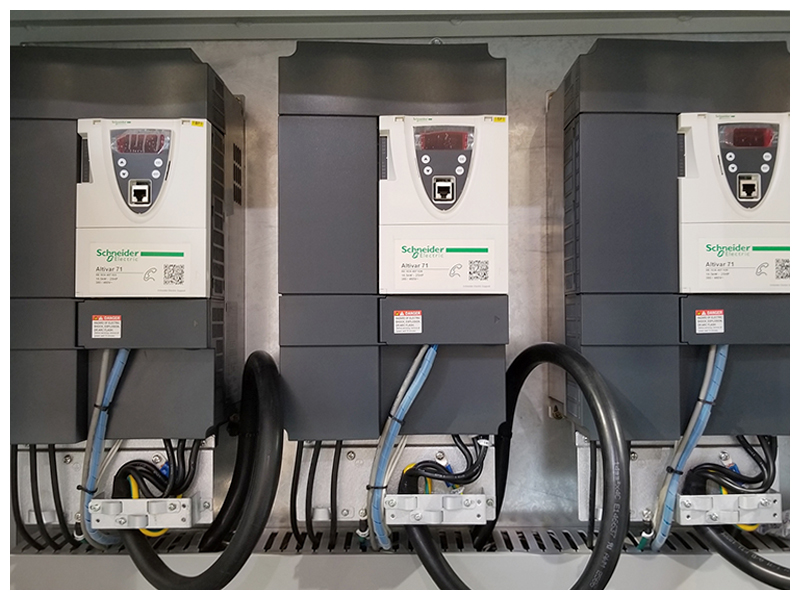

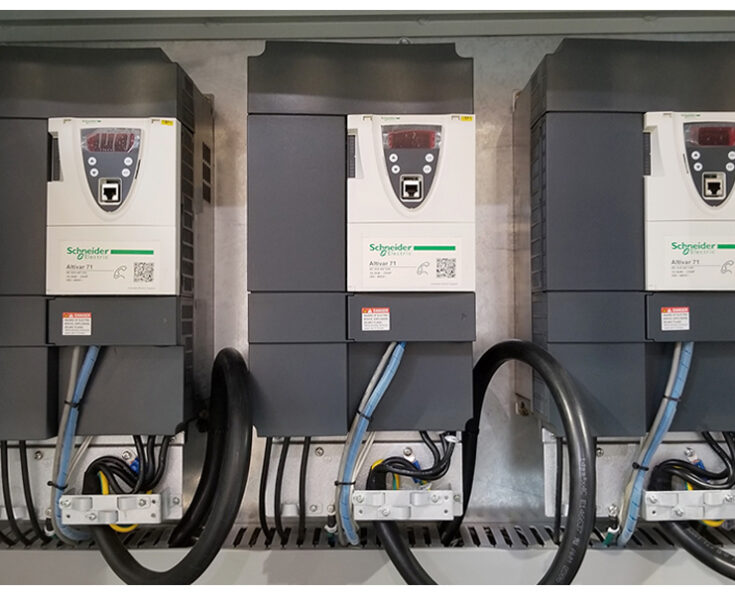

silnik posuwu: 15 kW falownik z wyświetlaczem LED

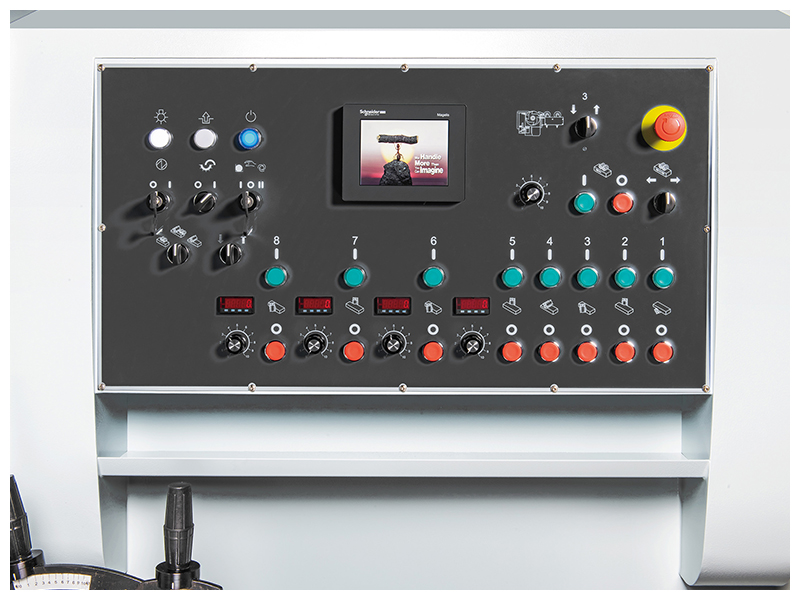

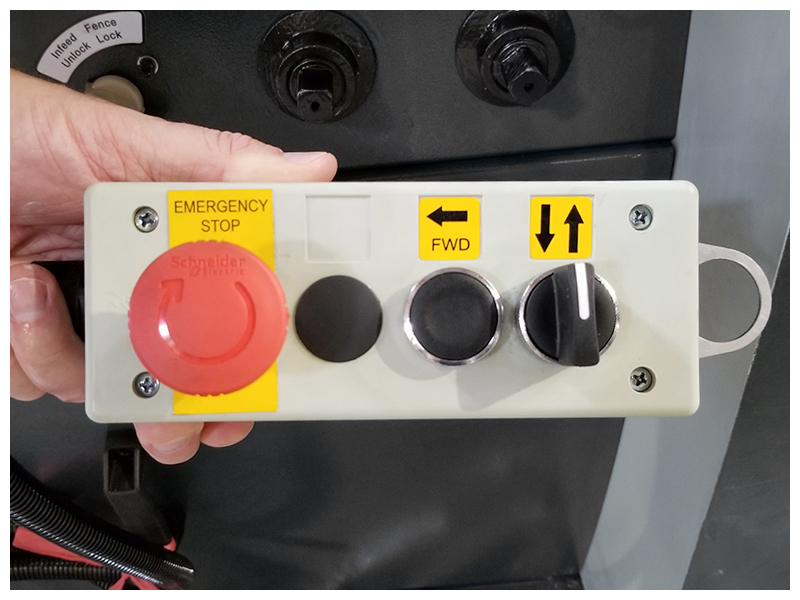

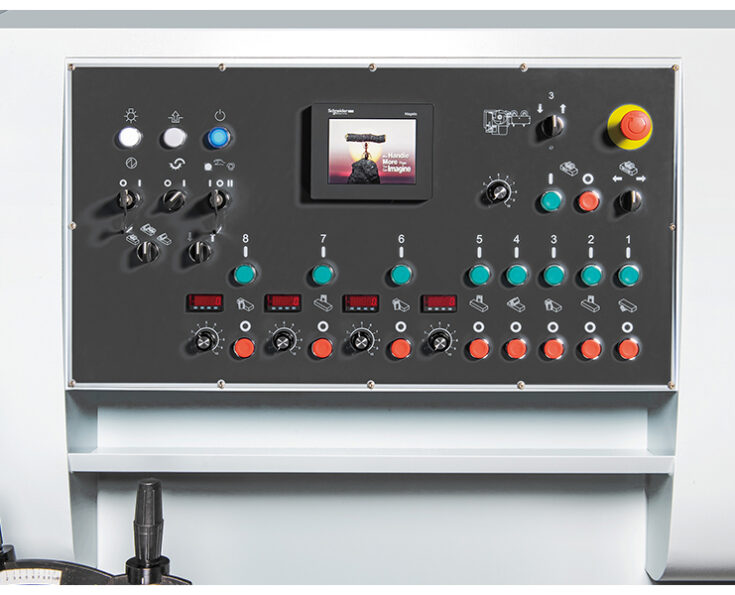

Ruchomy panel sterowania z kablami o długości 5 m do sterownika NC – Easyset.

Wszystkie silniki zgodne z normą Siemens IE3

moc całkowita: 78 kW

podłączenie sprężonego powietrza: max. 6 bar

króćce odciągowe: 5 x 120 mm

wymiary: D=4730, Sz=1790, W=1760 mm

waga: 6700 kg

W zestawie:

twarde chromowane stoły

certyfikat CE

motorycznie napędzane walce w stole

pneumatyczne docisk walców posuwu

system posuwu na kardanach

pompa smarowania

Zakres regulacji wrzeciona pionowego (osiowego) maks. 80 mm.

Zakres regulacji wrzeciona poziomego (osiowego) maks. 40 mm.

HolzTech Strugarka czterostronna MouldTec 5-23 High-speed PREMIUM.

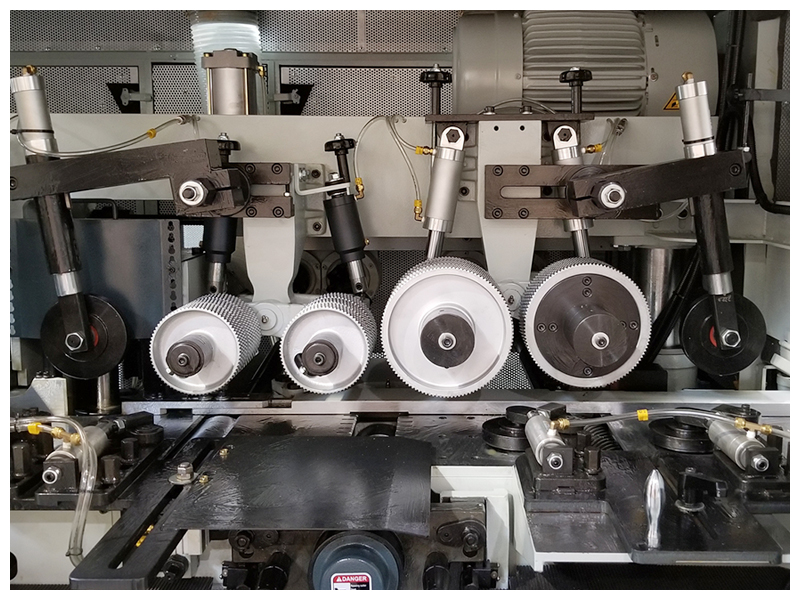

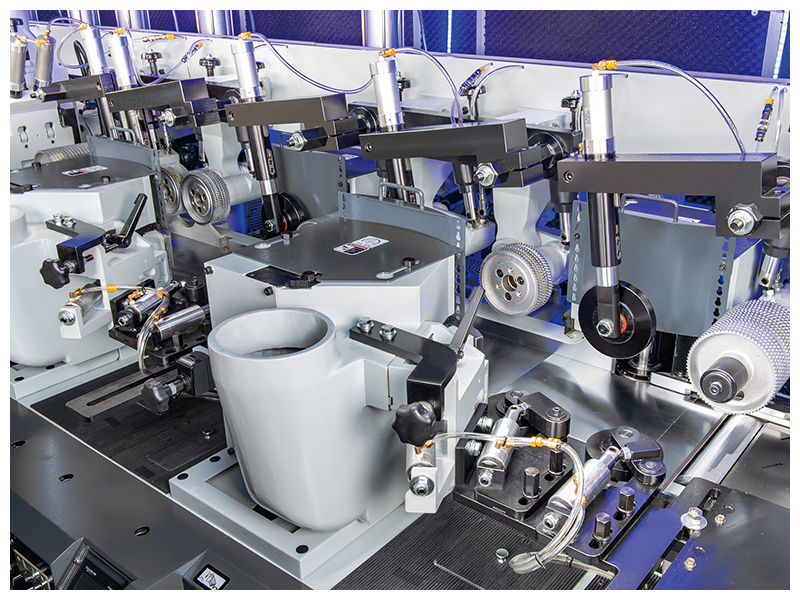

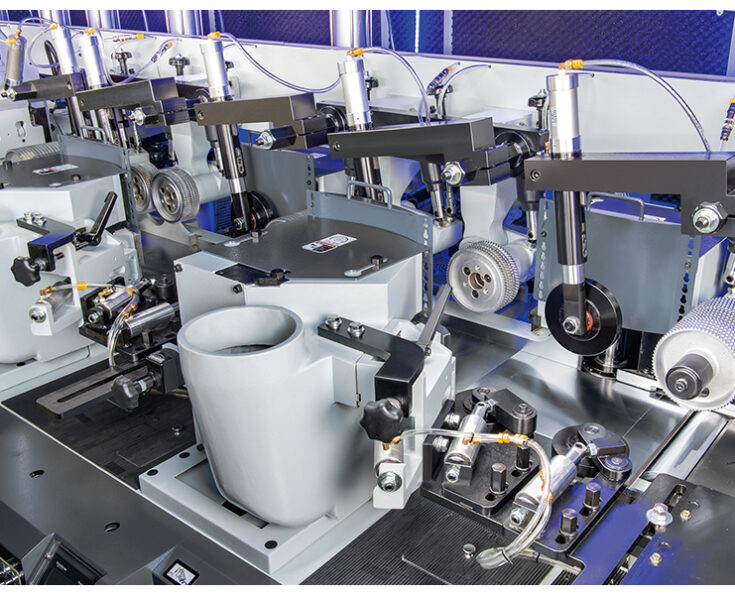

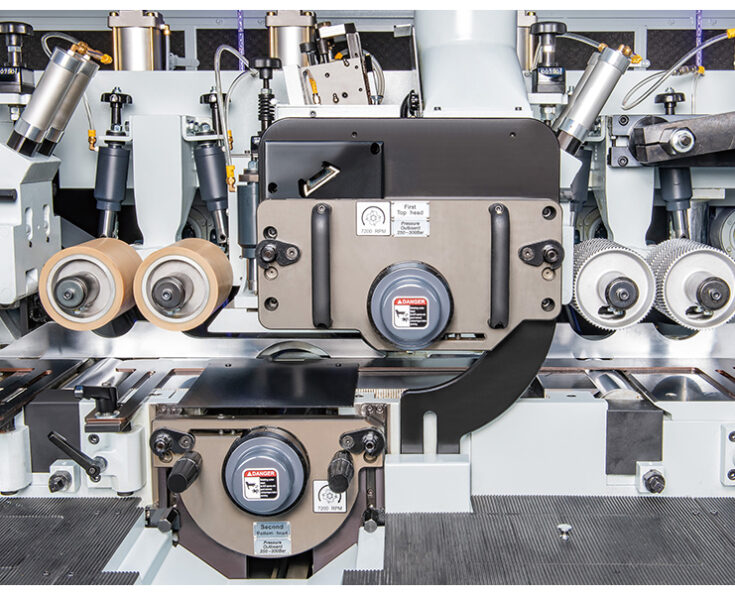

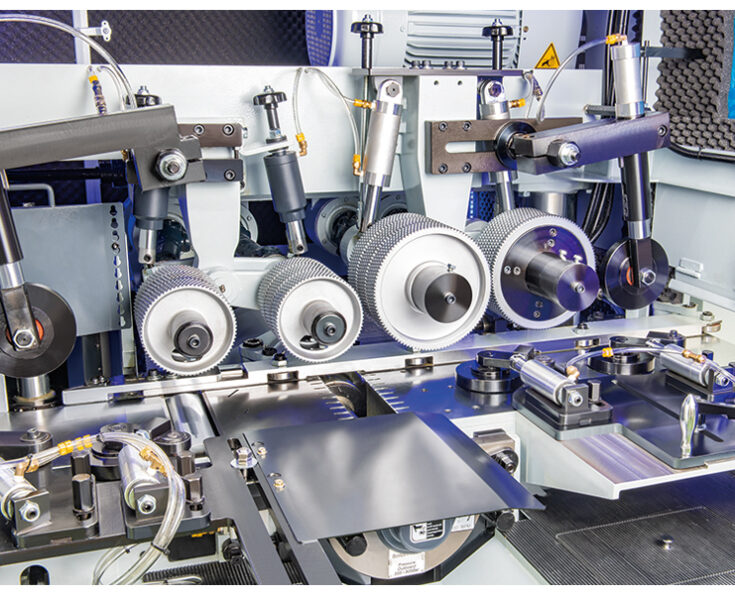

Napędzane rolki górne ze stali przed wrzecionem górnym, rolki gumowe
po wrzecionie górnym w standardowym układzie wrzecion i 4 sztuki dolnych
rolek są wyposażone w rolki napędzane na stole podającym.

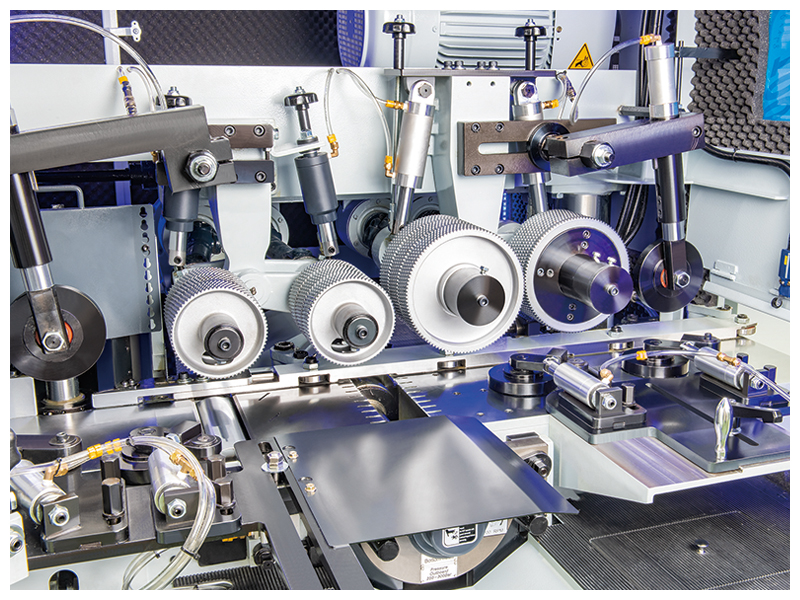

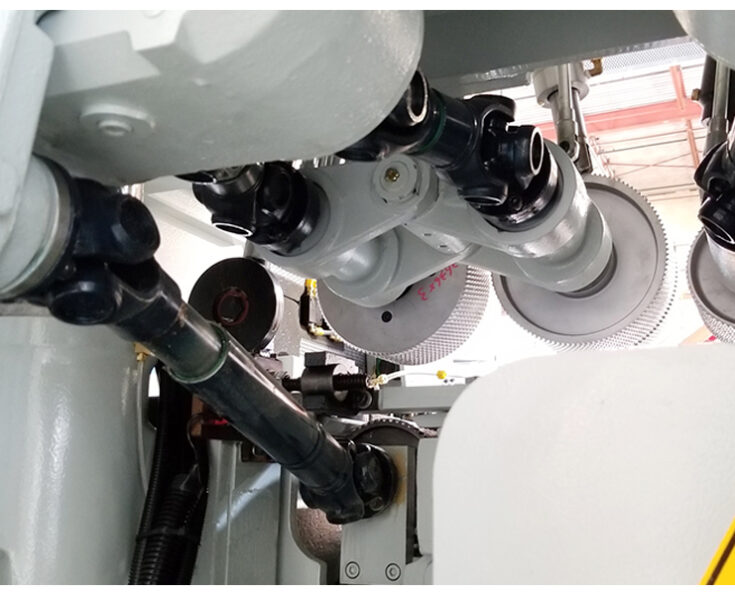

Zarówno górny, jak i dolny posuw napędzany jest za pomocą przegubu uniwersalnego bez
łańcuchów, co zapobiega zacinaniu się, zapewnia większą wytrzymałość, niskie koszty konserwacji, dłuższą żywotność i większą dokładność.

– Regulacja nacisku rolki podającej.
– Pneumatyczna kompensacja nacisku rolki wyrównuje duże różnice grubości obrabianych elementów.
– Maksymalne ciśnienie powietrza wynosi 6 barów.

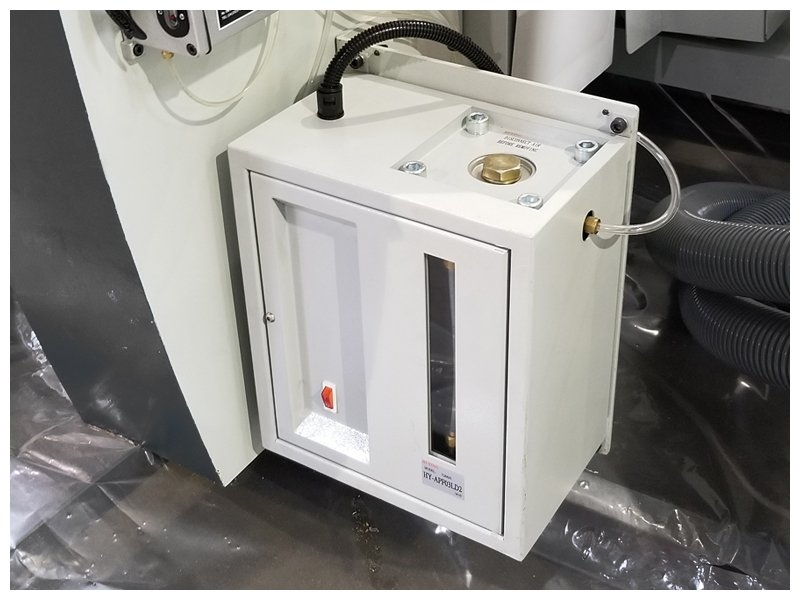

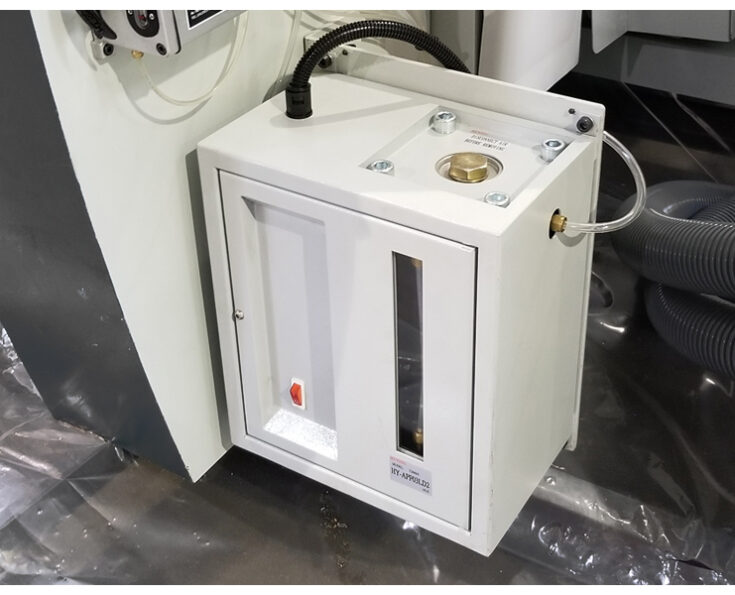

– Automatyczne smarowanie stołu podającego.
– Doprowadzenie oleju do 2 punktów stołu podającego za pomocą sterownika czasowego.
– Stół podający o długości 0,8 m.

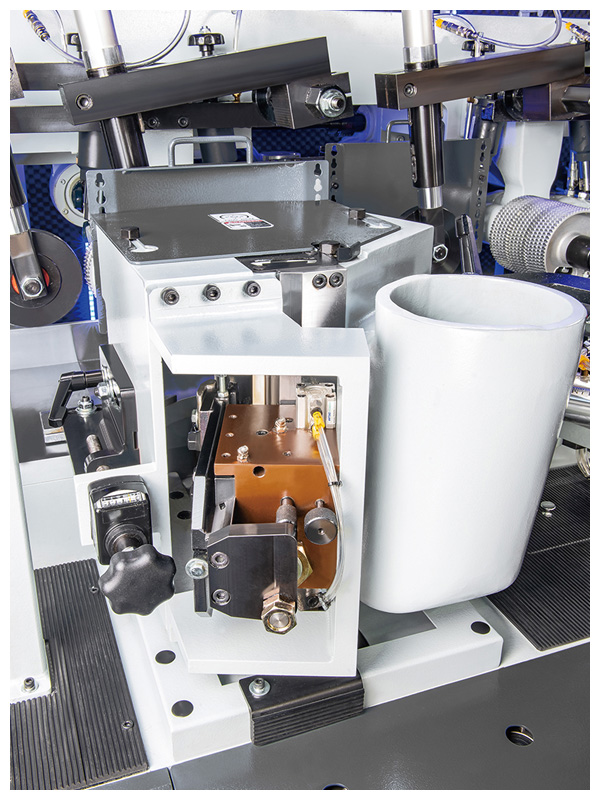

– Zakres regulacji stołu podającego i prowadnicy do łączenia krawędzi wynosi 10 mm.
– Prowadnica podająca z grawerowanym oznaczeniem.
– Jednoczęściowa obudowa z żeliwa.
– Wytrzymałe elementy wykonane z wysokiej jakości odlewu metalowego o zoptymalizowanych
właściwościach tłumienia drgań, zapewniających płynną pracę mechanizmu podającego i wrzeciona.
